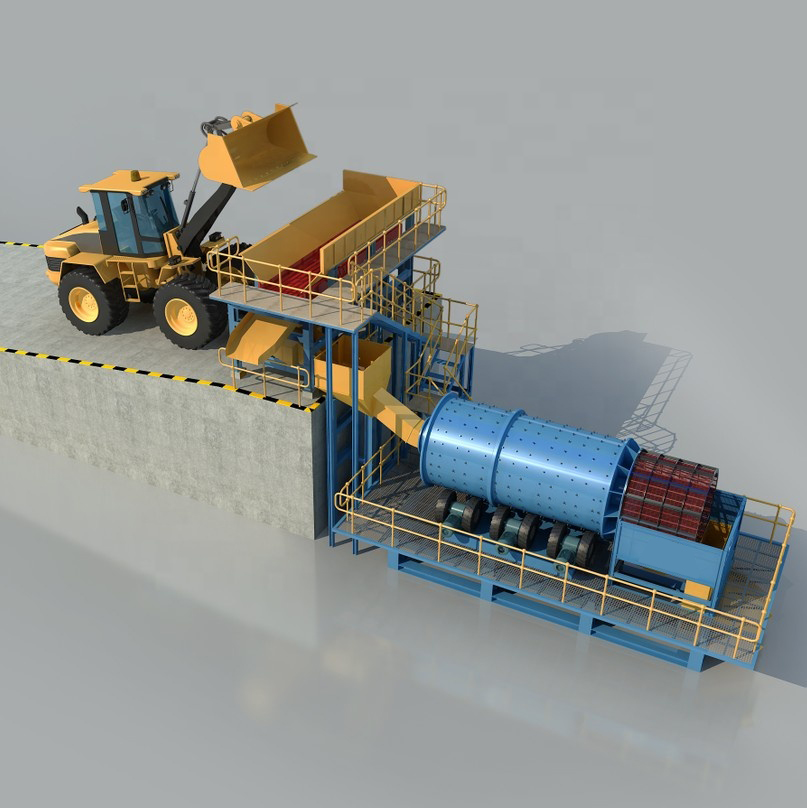

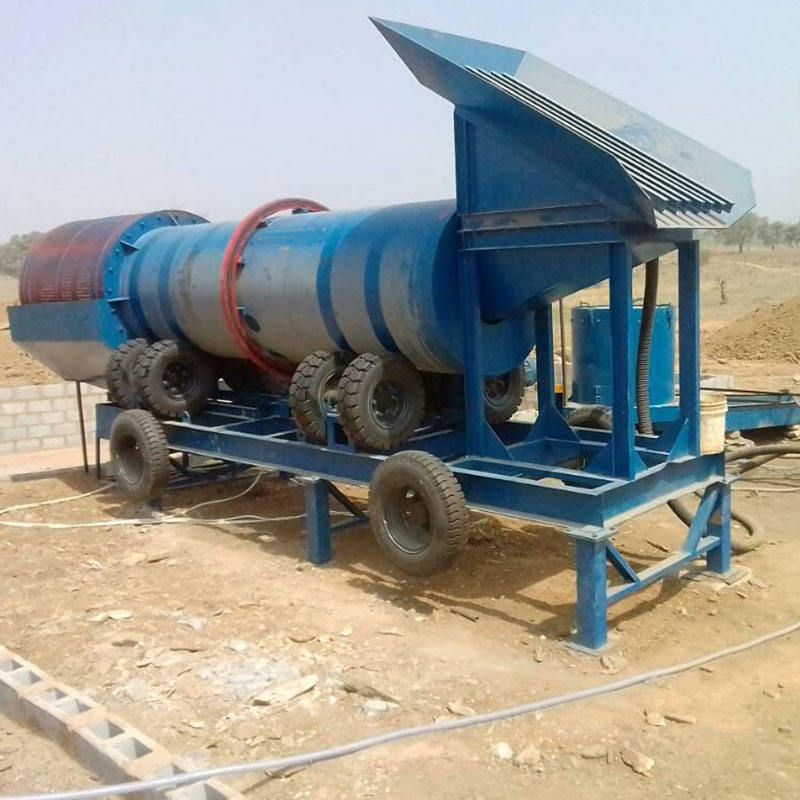

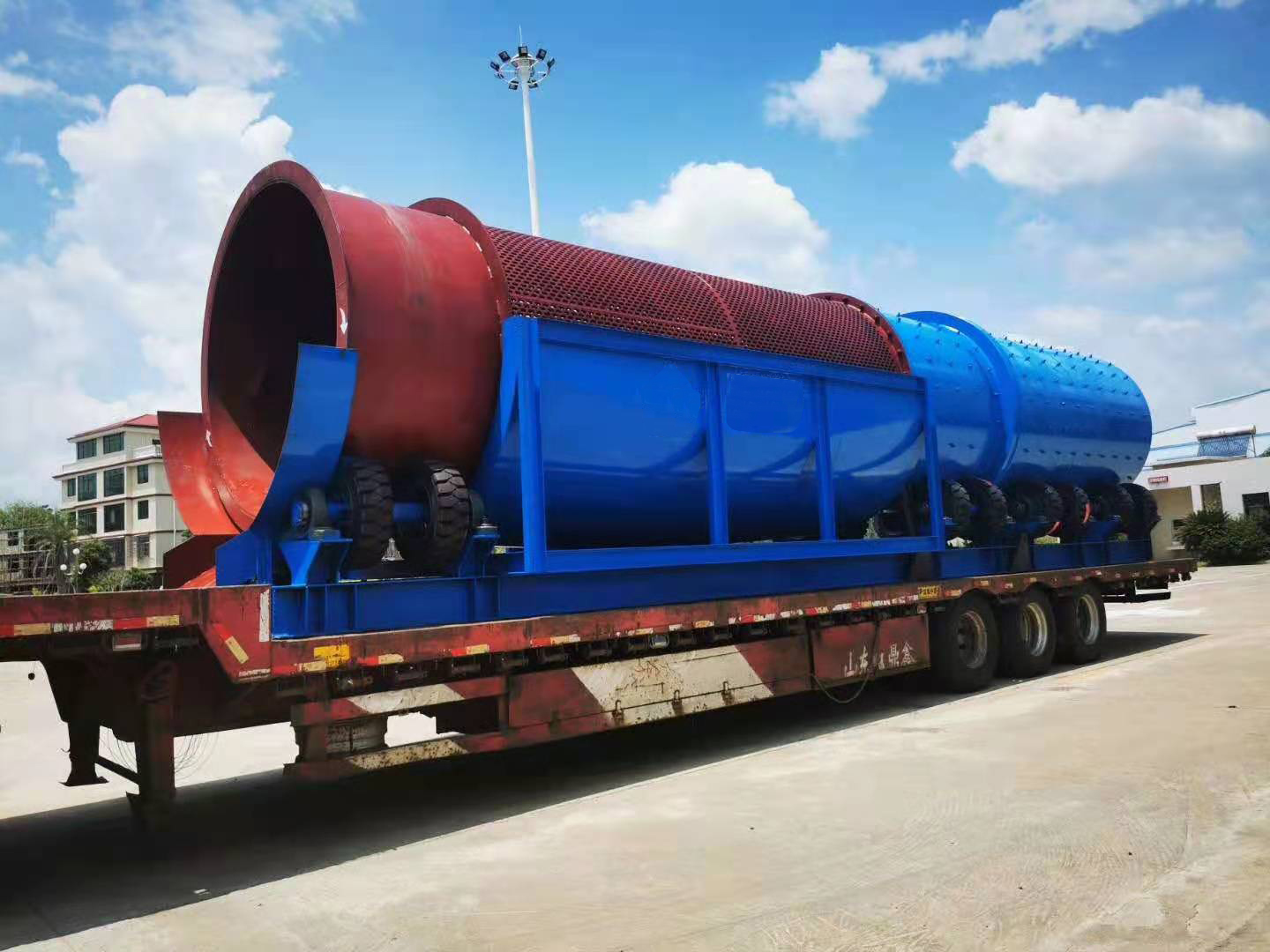

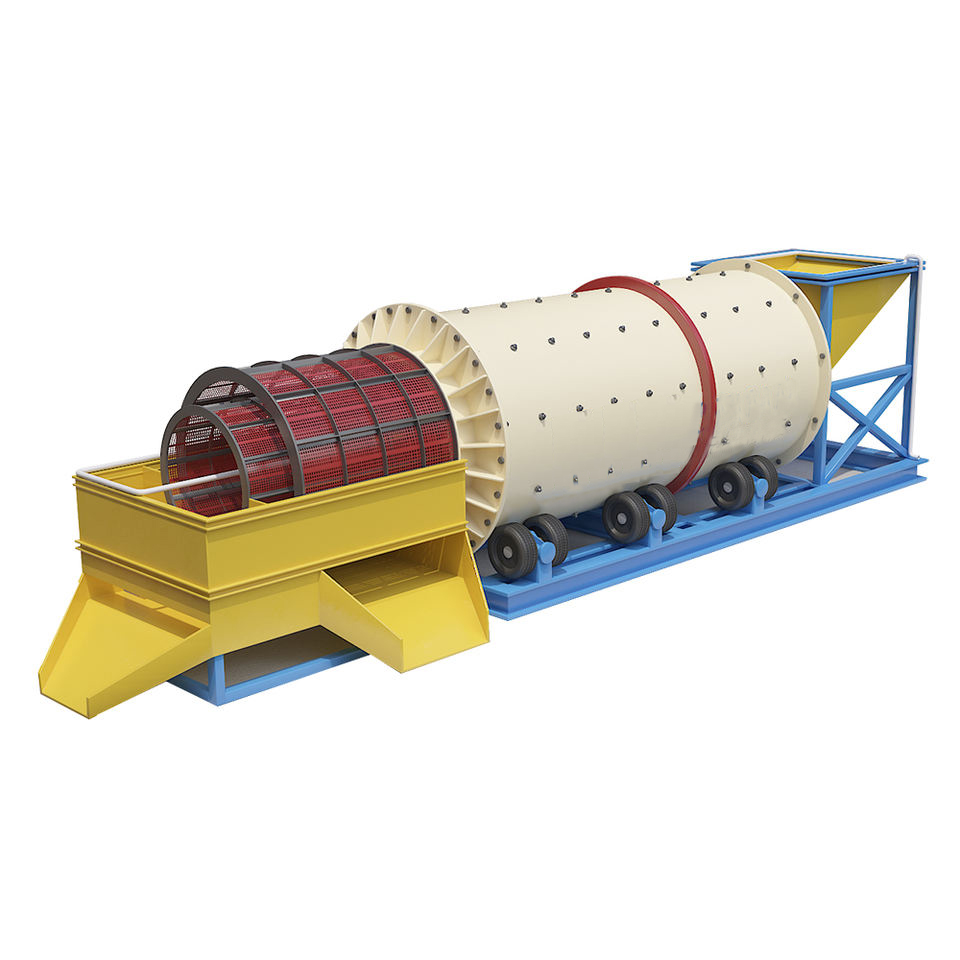

滚筒洗矿机

圆筒式洗矿机

处理量:15-200t/h

给料粒度:220-350mm

加工物料:砂金矿、锡矿、钽铌矿、岩金矿、铅锌矿、钨矿、锑矿、重晶石、稀土矿、钻石矿、河沙、萤石、铜矿、尾矿、石英石、煤矸石等。尾矿离心机






一、产品介绍

滚筒洗矿机又被称为圆筒洗矿机,主要用于选矿前含泥矿石擦洗、脱泥、筛分等作业,提高后道工艺选矿指标,常用于砂金矿、锡矿、钽铌矿、岩金矿、铅锌矿、钨矿、锑矿、重晶石、稀土矿、钻石矿、锰矿、铁矿、石灰石、硅石矿等其它需要擦洗、脱泥矿物。

广泛用于含泥量高的砂金矿的选矿作用,能有效搅烂泥团使原矿得到充分松散,后经过尾部的筛分装置,有效地把废石一次性抛去,提高下一道工序的处理能力,能有效提高含泥量高的砂金矿回收率。

Zimbabwe-JXSC-500-tph-diamond-separation-machine (2).jpg




二、工作原理

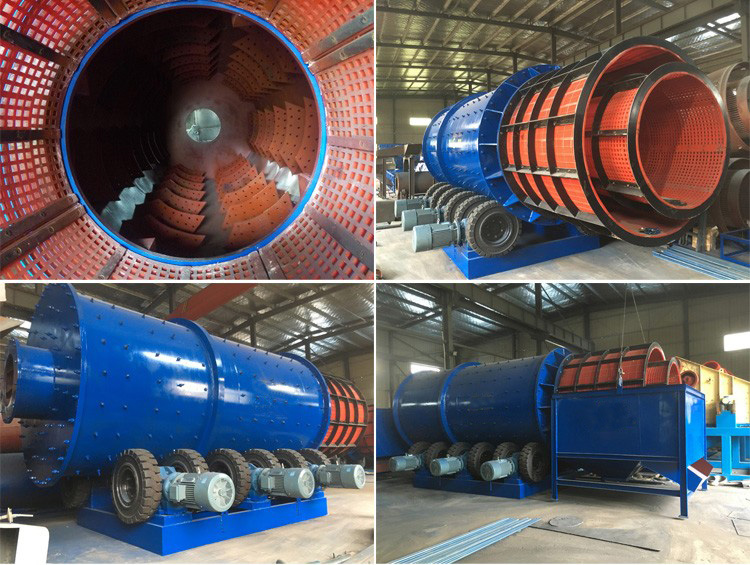

滚筒洗矿机的筒体由四个滚轮支撑,电机带动减速机传动,大小齿轮带动清洗筒体低速旋转。含有泥团或石粉的物料从进料口给入,进入旋转的滚筒内,清洗滚筒内壁安装有一定角度的搅拌叶片,同时物料不断被带起抛落,自进料端到出料端移动过程中多次循环,并被顺向或逆向的高压冲洗水冲刷洗涤,清洗干净的物料经过尾部出料端筛分脱水后排出,达到洗矿、筛分、脱泥作业。

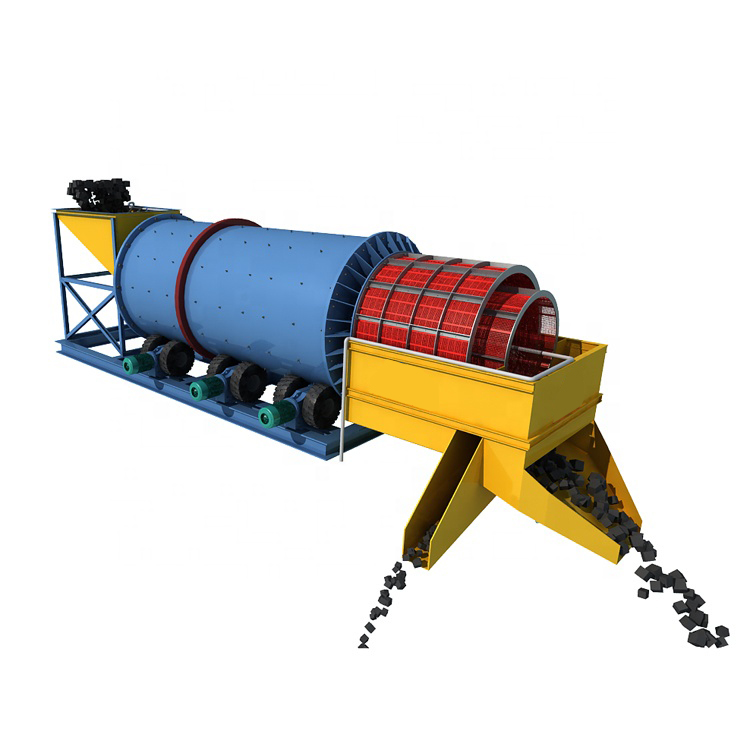

圆筒式洗矿机利用旋转圆筒和内部刮刀以及材料中自有的卵石和岩石分解粘土、块状物和软氧化物。洗矿机的圆筒旋转缓慢,类似于一台巨大的洗衣机。不同厚度的材料和水同时滚动搅拌,有效地将有用的矿物从泥土和粘土中释放出来。分散均匀后,浆状物料被圆筒送到尾端,从溢流口排到圆锥筛进行筛分。锥形筛去除粒度大于有用矿物的物料,筛下的矿浆可直接进入离心选矿机、溜槽、跳汰机等各种选矿设备。






三、优势和特点

1、处理能力大,洗矿能力强。

2、长形的洗矿筒体使得物料在内的逗留时间长,充分且有力地将物料完全分散。

3、筒体采用加厚型钢板。

4、传动方式可选择:1.采用重型轴承、齿轮和拖轮(定位轮)。2.轮胎传动。

5、大输出功率的电机和齿轮系统产生高的扭矩。

6、高压冲洗水冲洗圆筒内壁。

7、进料粒度可达350mm。

8、洗矿、筛分一体管理方便,易损件少,检修方便。金矿尾矿回收设备




型号



筒体尺寸

 (mm)

筛网尺寸  (mm)

筒体转速

(r/min)

给矿粒度 (mm)

循环水  (t/h)

耗水量

(m3/h)

处理量 (t/h)

功率

(kw)

重量

(t)

RXT1030

Φ1000×3000

≤20

27.9

≤80

20-30

1-4

40

15

3.8

RXT1136

Φ1100×3600

≤25

27.6

≤80

32-50

1.2-4

65

15

4.6

RXT1230

Φ1200×3000

≤25

27.6

≤100

35-60

1.3-4

70

22

4.7

RXT1430

Φ1400×3000

≤25

27.6

≤100

40-70

1.5-4

80

22

4.9

RXT1545

Φ1500×4500

≤25

21

≤160

60-110

1.7-4

120

30

6.9

RXT2265

Φ2200×6500

≤50

19

≤230

90-150

1.8-4

180

37

15.9
