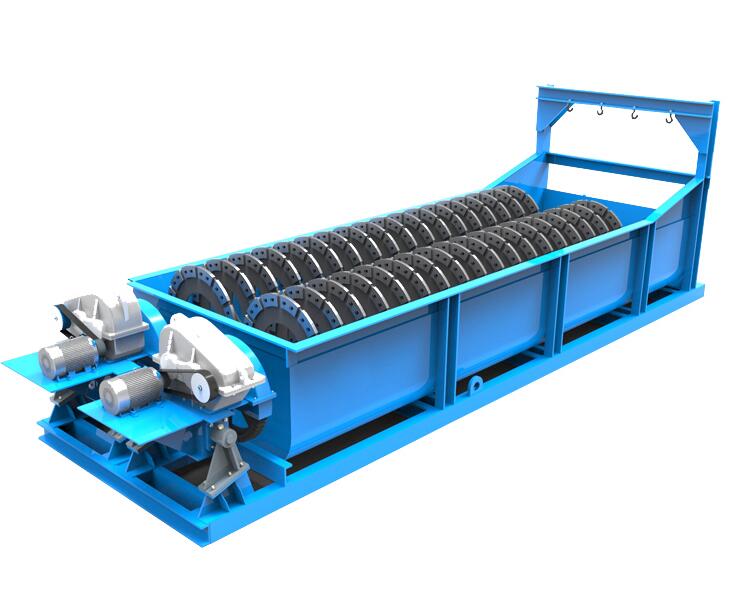

螺旋分级机

螺旋分级机主要有高堰式单螺旋和双螺旋、低堰式单螺旋和双螺旋、沉没式单螺旋和双螺旋四种分级机，是借助固体颗粒的大小不同、比重不同、因而在液体中沉淀的速度不同的原理，进行机械分级的一种设备。

生产能力：80-11880t/h

螺旋直径：300-3000mm

电机功率：1.1-40KW

适用物料：铁矿石、金矿石、石英砂、尾矿、矿砂、细泥、矿浆、各类金属矿、石英石等。尾矿洗沙机

螺旋分级机主要有高堰式单螺旋和双螺旋、低堰式单螺旋和双螺旋、沉没式单螺旋和双螺旋四种分级机，是借助固体颗粒的大小不同、比重不同、因而在液体中沉淀的速度不同的原理，进行机械分级的一种设备。螺旋分级机广泛适用于选矿厂中与球磨机配成闭路循环程分程分流矿沙，或用在重力选矿厂中来分级矿砂和细泥，及金属选矿流程中对矿浆进行粒度分级，及洗矿作业中的脱泥、脱水等作业，是选矿的设备之一。


螺旋分级机优势

1、螺旋分级机具备了低能耗，与同样处理量，能耗比其它分级设备降低50%，同时产量也提高了50%。

2、设备工作时，细度高、精度高，能彻底杜绝产品中过大颗粒及筛余物，并且产量可达50t/h。

3、自动化程度高，稳定性强，操作简便、负压生产，无粉尘污染，环境优良。

4、用于机制砂干法生产工艺中超标石粉的分离，可以非常方便的控制机制砂石粉的含量，满足用户的要求。

5、0.00--0.75mm石粉含量在2%-15%之间可调，石粉质量易于控制，细度调整方便、灵活、可靠。

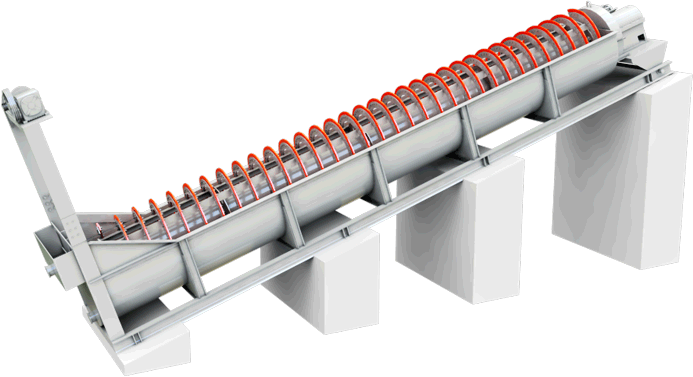

螺旋分级机工作原理

工作时，螺旋分级机是借助于固体粒大小不同，比重不同，因而在液体中的沉降速度不同的原理，细矿粒浮游在水中成溢流出，粗矿粒沉于槽底。由螺旋推向上部排出，来进行机械分级的一种分级设备，能把磨机内磨出的料粉级于过滤，然后把粗料利用螺旋片旋片旋入磨机进料口，把过滤出的细料从溢流管子排出。螺旋分级机的机底座采用槽钢，而机体采用钢板焊接而成，螺旋轴的入水头、轴头、采用生铁套，耐磨耐用，增加设备的使用寿命。尾矿球磨机

技术参数

型号	螺旋直径(mm)	水槽长度(mm)	螺旋转速(r/min)	处理量（t/d）		电动机功率（kw）		外形尺寸（mm≤）			总重（t）
型号	螺旋直径(mm)	水槽长度(mm)	螺旋转速(r/min)	按返砂	按溢流	传动用	升降用	长	宽	高	总重（t）
FG-3	300	3000	12-30	80-150	20	1.1	----	3850	490	1140	0.7
FG-5	500	4500	8-12.5	135-210	32	1.1	----	5430	680	1480	1.9
FG-7	750	5500	6-10	340-570	65	3	----	6720	980	1820	3.1
FG-10	1000	6500	5-8	675-1080	110	5.5	----	7590	1240	2380	4.9
FC-10	1000	8400	5-8	675-1080	85	7.5	----	9600	1240	2680	6.2
FG-12	1200	6500	4-6	1170-1870	155	7.5	2.2	8180	1570	3110	8.5
FC-12		8400		1170-1870	120	7.5	2.2	10370	1540	3920	11.0
2FG-12		6500		2340-3740	310	15	4.4	8230	2790	3110	15.8
2FC-12		8400		2340-3740	240	15	4.4	10370	2790	3920	17.6
FG-15	1500	8300	4-6	1830-2740	235	7.5	2.2	10410	1880	4080	12.5
FC-15		10500		1830-2740	185	7.5	2.2	12670	1820	4890	16.8
2FG-15		8300		2280-5480	470	15	4.4	10410	3390	4080	22.1
2FC-15		10500		2280-5480	370	15	4.4	12670	3370	4890	30.7
FG-20	2000	8400	3.6-5.5	3290-5940	400	11-15	3	10790	2530	4490	20.5
FC-20		12900		3210-5940	320	11-15	3	15610	2530	5340	28.5
2FG-20		8400		7780-11880	800	22-30	6	11000	4600	4490	35.5
2FC-20		12900		7780-11880	640	22-30	6	15760	4600	5640	48.7
FG-24	2400	9130	3.67	6800	580	15	3	11650	2910	4970	26.8
FC-24		14130		6800	490	18.5	4	16580	2930	7190	41.0
2FG-24		9130		13600	1160	30	6	12710	5430	5690	45.8
2FC-24		14130		13700	910	37	8	17710	5430	8000	67.9
2FG-30	3000	12500	3.2	23300	1785	40	8	16020	6640	6350	73.0
2FC-30	3000	14300	3.2	23300	1410	----	----	17091	----	8680	84.8
