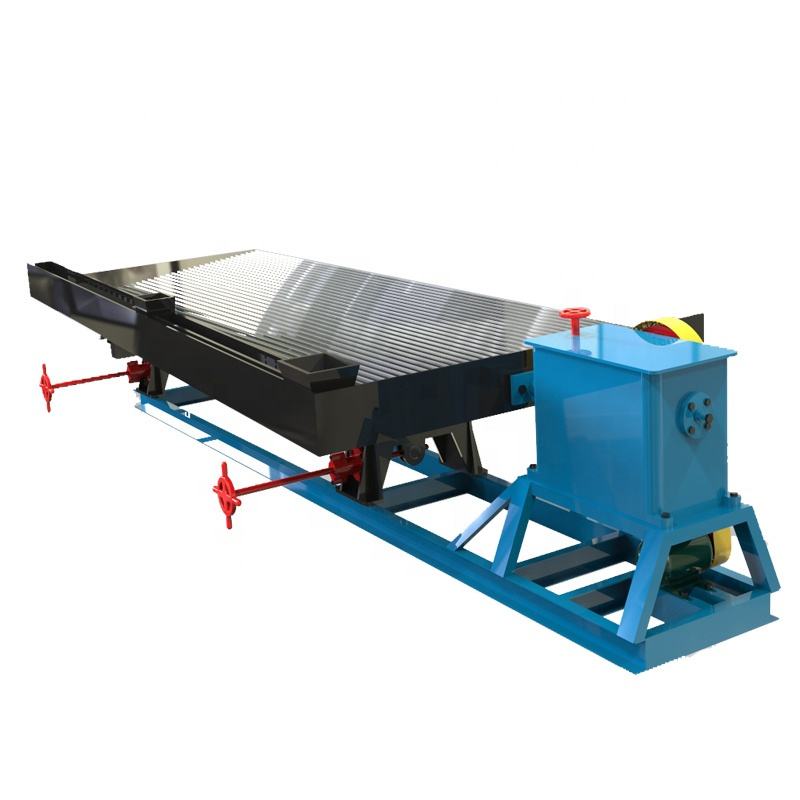

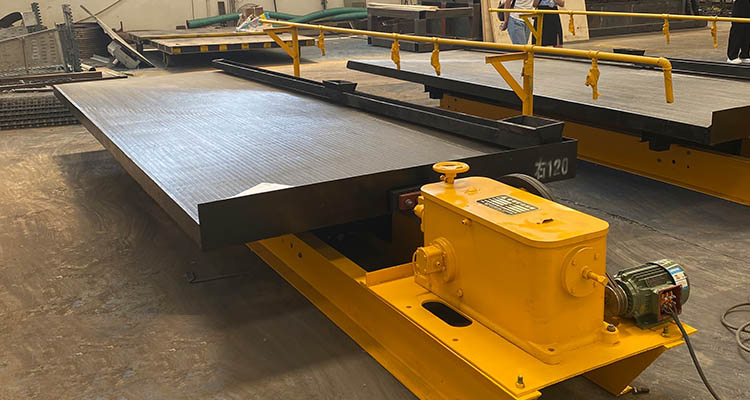

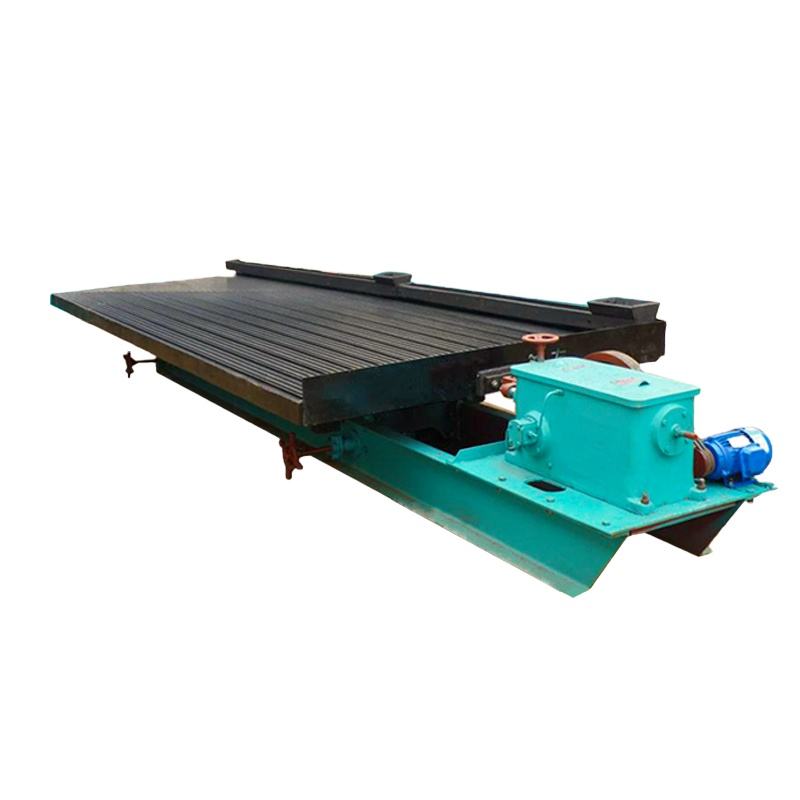

选矿摇床是重力选矿的主要设备之一，它广泛应用于选别金矿、钨矿、锡矿、钽矿、铌矿、铁矿和其他稀有金属和贵金属矿。可用于粗选、精选、扫选等不同作业，选别粗砂(2-0.5mm)、细砂(0.5-0.074mm)、矿泥(-0.074mm)等不同粒级。也可用于选别铁矿、锰矿和煤矿。

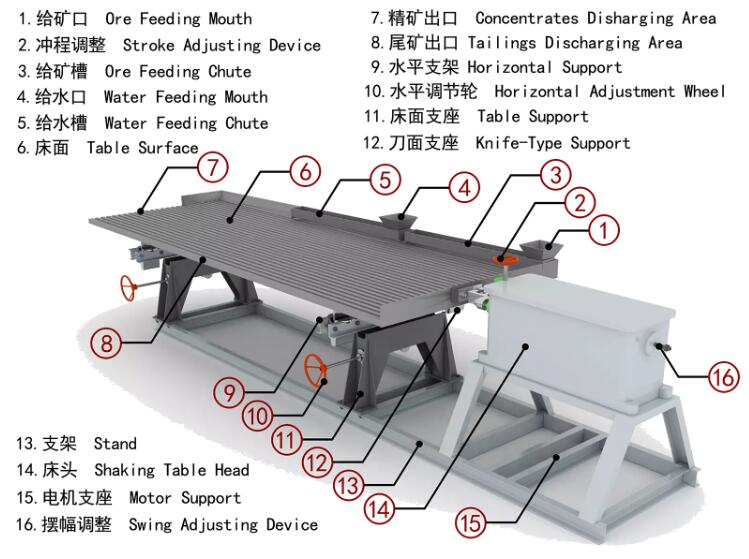

选矿摇床的选矿过程是在具有复条的倾斜床面上进行的，矿粒群从床面上角的给矿槽送入，同时由给水槽供给横向冲洗水，于是矿粒在重力，横向流水冲力，床面作往复不对称运动所产生的惯性和摩擦力的作用下，按比重和粒度分层，并沿床面作纵向运动和沿倾斜床面作横向运动。因此，比重和粒度不同的矿粒沿着各自的运动方向逐渐由A边向B边呈扇形流下，分别从精矿端和尾矿侧的不同区排出，最后被分成精矿，中矿和尾矿。
摇床型号参数
名 称 | 粗砂摇床 | 细砂摇床 | 矿泥摇床 |
床面长度（mm） | 4450 | 4450 | 4450 |
传动端宽（mm） | 1855 | 1855 | 1855 |
精矿端宽（mm） | 1546 | 1546 | 1546 |
最大给矿粒度（mm） | 2 | 0.5 | 0.15 |
给矿量（t/d） | 30-60 | 10-20 | 15-25 |
给矿浓度(%) | 25-30 | 20-25 | 15-25 |
行程（mm） | 16-22 | 11-16 | 8-16 |
频率(f) | 45-48 | 48-53 | 50-57 |
床面清洗水量（t/d） | 80-150 | 30-60 | 10-17 |
床面横向坡度(°) | 2.5-4.5 | 1.5-3.5 | 1-2 |
床面纵向坡度(%) | 1.4 | 0.92 | ---- |
床面尖灭角(°) | 32-42 | 40 | 42 |
选矿面积（㎡） | 7.6 | 7.6 | 7.6 |
床面长度比 | 2.6 | 2.6 | 2.6 |
床面端面形状 | 矩形 | 锯齿形 | 三角形 |
电机功率(kw) | 1.1 | 1.1 | 1.1 |
传动机构 | 偏心连杆机构 | 偏心连杆机构 | 偏心连杆机构 |
